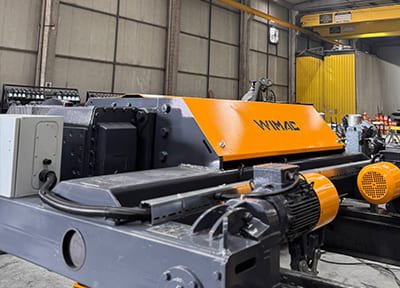

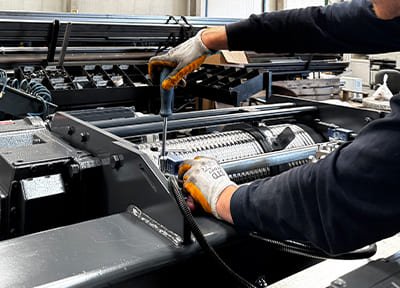

Arabalı (Kedi) Vinç Sistemleri
Çift kiriş kaldırma ünitelerimiz, yüksek yük kapasitelerinde güvenilir ve verimli çözümler sunan kompakt ekipmanlarla donatılmıştır. Farklı kapasite ihtiyaçlarına göre özelleştirilebilen bu sistemler, FEM standartlarına uygun olarak tasarlanmıştır. Geniş açıklıklarda dahi güvenli ve sorunsuz bir çalışma sağlayan bu üniteler, özellikle büyük ölçekli projelerde ekonomik ve ergonomik avantajlar sağlar.

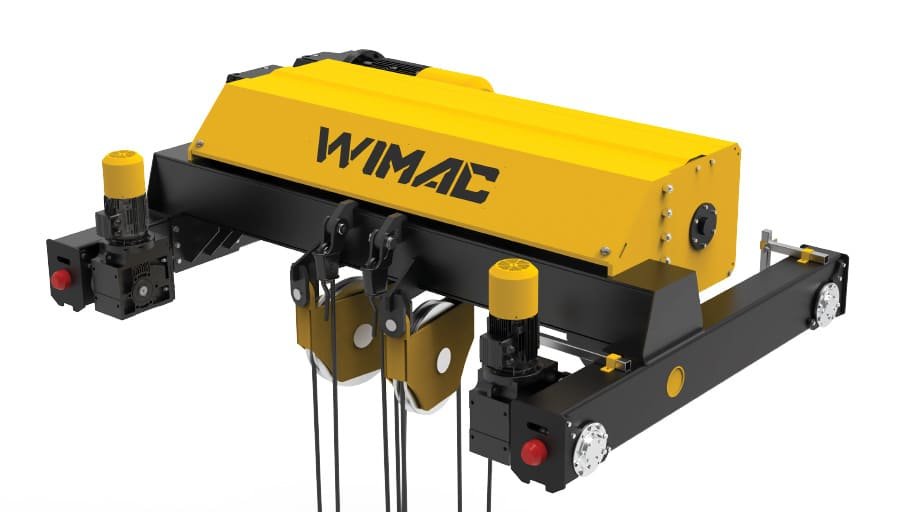

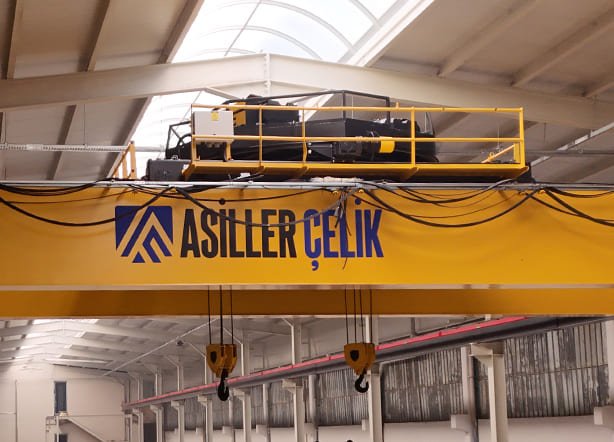

Arabalı Vinç – Kompakt Arabalı Vinç
Wimac kompakt vinçler günümüzde mevcut olan en kompakt çift kirişli vinçlerdir. Basit ama sağlam tasarımları, onları kompakt bir vinç gerektiren birden fazla uygulama için ideal kılar.

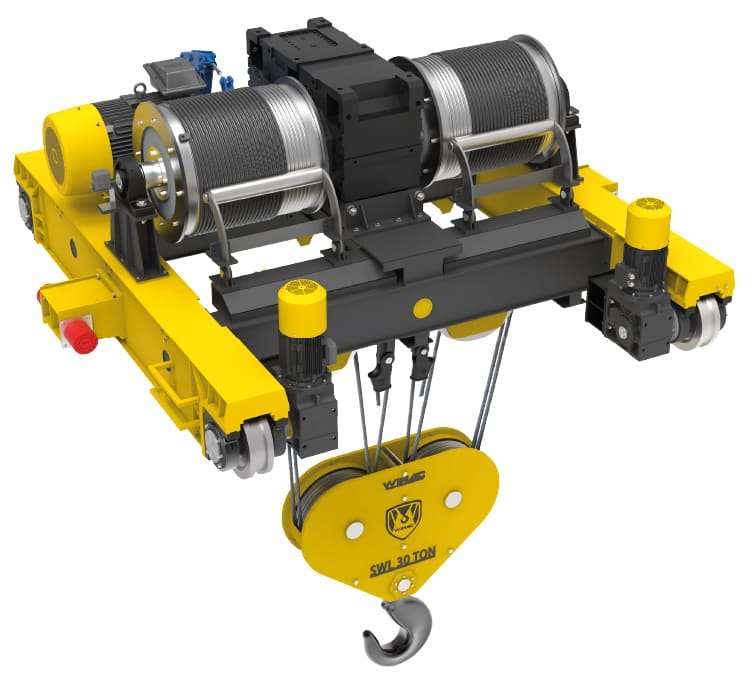

Yardımcı Kancalı Arabalı Vinç
Wimac, yardımcı kancalı, senkron ve asenkron çalışabilen kompakt ve özel tasarım vinçler üretmektedir. Mevcut seçenekler arasında manuel fren serbest bırakma, tartma sistemi ve ek güvenlik freni yer alır.
Temel Özellikler & Avantajlar
Teknik Özellikler
| Kapasite SWL (Ton) | Seri No | Tambur Çapı (mm) | Tel Çapı (mm) | Kanca P Sınıfı | Halat Sarımı | Kaldırma Hızı (m/dak) | Kaldırma Motor Gücü (kW) | Troley Tekerlek Çapı (mm) | Troley Tekerlek Yatağı | Troley Tahrik Motor Gücü (kW) | Baş Araba Tekerlek Çapı (mm) | Baş Araba Tekerlek Yatağı | Enine Hareket Motor Gücü (kW) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 3.2 | WO-D 32 | 160 | 8 | Nr2.5 | 4/1 | 3.5 | 2.20 | Ø130-100 | 6308 | 0.37 | Ø160-125 | 6308 | 2X0,55 |
| 5 | WO-D 50 | 220 | 10 | Nr4 | 4/1 | 4 | 4.00 | Ø160-125 | 6308 | 0.55 | Ø200-170 | 6310 | 2X0,55 |
| 6.3 | WO-D 63 | 220 | 12 | Nr4 | 4/1 | 3.7 | 4.00 | Ø160-125 | 6308 | 0.55 | Ø200-170 | 6310 | 2X0,75 |
| 8 | WO-D 80 | 270 | 14 | Nr5 | 4/1 | 4 | 5.50 | Ø160-125 | 6308 | 0.75 | Ø200-170 | 6310 | 2X0,75 |
| 10 | WO-D 100 | 270 | 14 | Nr6 | 4/1 | 3.5 | 7.50 | Ø160-125 | 6308 | 0.75 | Ø240-200 | 22210 | 2X1,1 |
| 12.5 | WO-D 125 | 320 | 16 | Nr8 | 4/1 | 3.6 | 11.00 | Ø200-170 | 22210 | 1.10 | Ø240-200 | 22210 | 2X1,1 |
| 16 | WO-D 160 | 360 | 18 | Nr10 | 4/1 | 3.5 | 11.00 | Ø200-170 | 22210 | 1.50 | Ø300-250 | 22212 | 2X1,5 |
| 20 | WO-D 200 | 360 | 20 | Nr12 | 4/1 | 3.5 | 15.00 | Ø240-200 | 22210 | 2X0,75 | Ø300-250 | 22212 | 2X2,2 |
| 25 | WO-D 250 | 400 | 18 | Nr16 | 6/1 | 3 | 15.00 | Ø240-200 | 22210 | 2X1,1 | Ø350-300 | 22212 | 2X2,2 |
| 32 | WO-D 320 | 400 | 20 | Nr20 | 6/1 | 3.2 | 22.00 | Ø300-250 | 22212 | 2X1,5 | Ø350-320 | 22212 | 2X3 |
| 40 | WO-D 400 | 400 | 20 | Nr25 | 8/1 | 2.5 | 22.00 | Ø300-250 | 22212 | 2X1,5 | Ø450-400 | 22213 | 2X3 |
| 50 | WO-D 500 | 400 | 22 | Nr32 | 8/1 | 2 | 22.00 | Ø350-320 | 22212 | 2X2,2 | Ø450-400 | 22213 | 2X4 |
Yukarıdaki tabloda belirtilen ürünler FEM M5 & ISO 2m standartlarıyla uyumludur.
Ek Bilgiler
- Statik test yükü SWL × 1.25 / dinamik test yükü SWL × 1.10'dur
- Yukarıdaki ürünlerin kaldırma yüksekliği 6 ile 12 metre arasındadır
- Uzun hareket hızı 30 m/dak ve enine hareket hızı 20 m/dak'tır
- Modül ve diş sayısı siparişle belirtilmelidir. DIN 867'ye göre diş formu. Basınç açısı 20 derece.

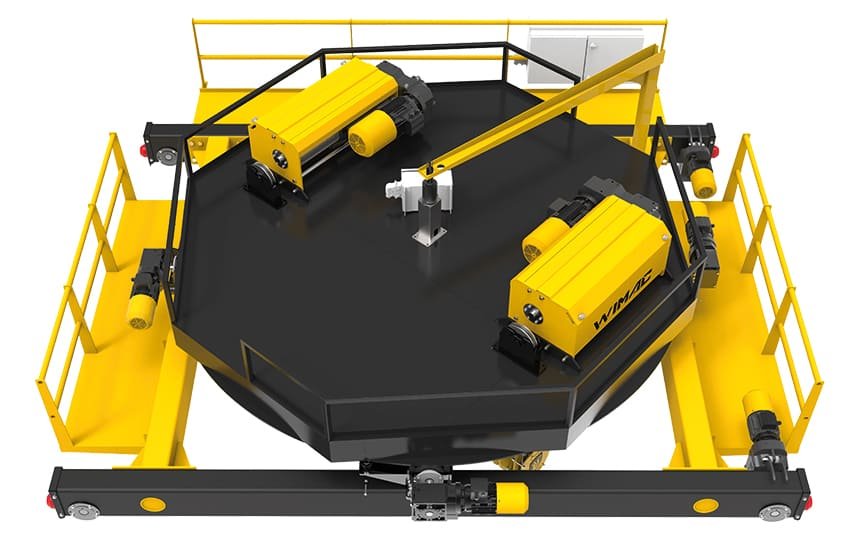

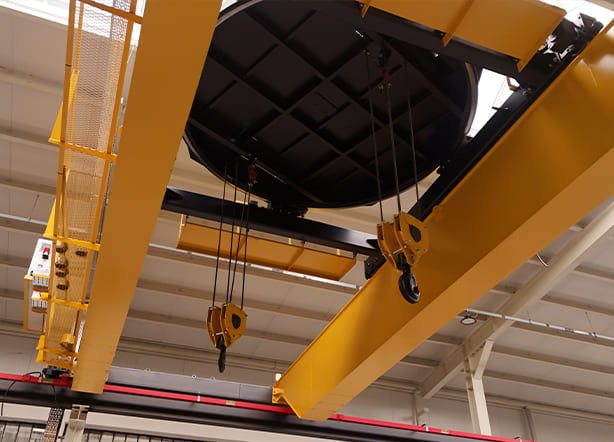

Döner Arabalı Vinç Sistemleri
Döner arabalı vinç sistemleri diğer adı ile döner kaldırma ekipmanları, yüklerin farklı yönlerde çevrilmesi ve hassas konumlandırılması gereken uygulamalar için verimli ve esnek çözümler sunar. Yükün 360 derece döndürülmesini sağlayan bu sistemler, çeşitli kapasite seçeneklerine göre özelleştirilebilir. Endüstriyel tesisler, montaj hatları ve depolama alanlarında tercih edilen döner kaldırma ekipmanları, operasyonel esnekliği artırarak zamandan tasarruf sağlar.
Güvenilir ve dayanıklı yapılarıyla, ağır yüklerin güvenli ve hassas bir şekilde taşınmasını ve konumlandırılmasını mümkün kılar. İmalatını yaptığımız tüm döner arabalı vinçlerimizde FEM, DIN ve ISO normlarına uygun tasarımlar kullanılmaktadır. Ayrıca sahip olduğumuz CE ve ISO belgelerimiz ile tüm ürünlerimizde aynı kalite ve standardı sunmaktayız.
Temel Özellikler & Avantajlar
Ek Bilgiler
- Dönüş belirli açılarla sınırlandırılabilir veya sürekli 360° olabilir
- Hassas konumlandırma için isteğe bağlı enkoder
- Manyetik veya mekanik kancalarla kullanılabilir
- Talep üzerine özel konfigürasyonlar mevcuttur

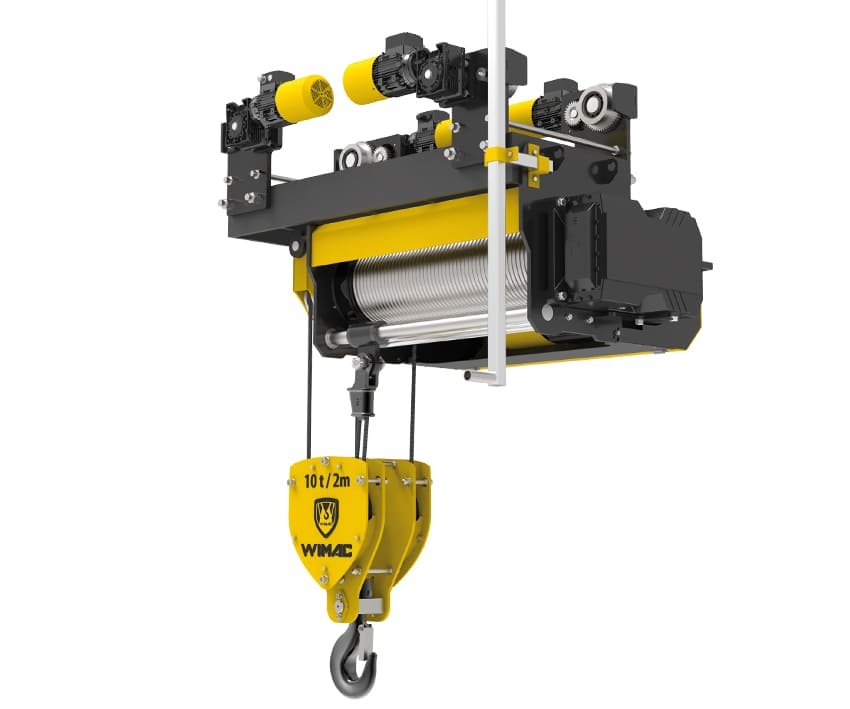

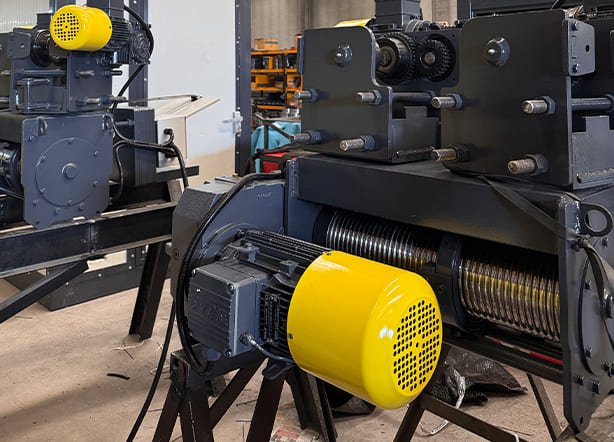

Monoray Vinç Sistemleri
Tek kiriş kaldırma ünitelerimiz, farklı yük kapasitelerinde özelleştirilebilirler. Kompakt tasarımları ile kullanıcılarına endüstriyel çözümler sunar. Ekonomik ve yüksek verimli çalışma imkânı sağlayan bu üniteler, üstün performans sergiler. FEM standartlarına uygun olarak tasarlanan sistemlerimiz, esnek yapısıyla farklı proje ihtiyaçlarına sorunsuzca uyum sağlayarak güvenli ve etkin yük taşıma imkânı sağlar.
Düşük Tavan Boşluğuna Sahip Vinçler
Alçak tavanlı vinçler, tek kirişli vinçlerdeki küçük kiriş altı alanda kullanım için mükemmeldir. Vinçinizin performansını artırmak ve ömrünü uzatmak için alt flanşlarınıza ve çalışma profilinize uyacak şekilde düz veya açılı tekerlekler arasından seçim yapın.

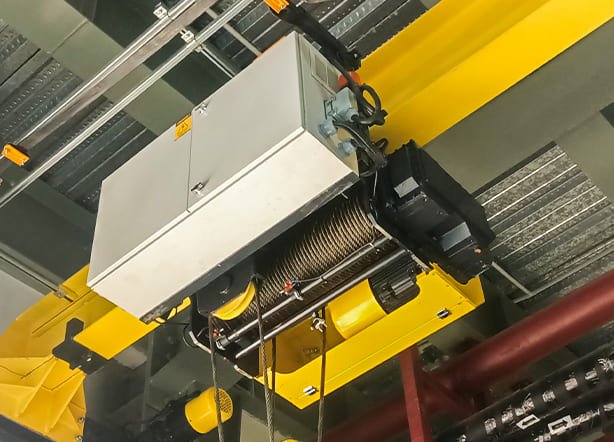

Standart Tavan Boşluğuna Sahip Vinçler (Alttan Askılı)
Standart tavan boşluğuna sahip vinçlerimiz, tek kirişli vincinizin altındaki alan miktarı kritik olmadığında veya yükleri hollar arasında taşıdığınızda mükemmel çözümdür. Vinçinizin performansını artırmak ve ömrünü uzatmak için alt flanşlarınıza uygun düz veya açılı tekerlekler arasından seçim yapın.
Temel Özellikler & Avantajlar
Teknik Özellikler
| Kapasite SWL (Ton) | Seri No | Tambur Çapı (mm) | Tel Çapı (mm) | Kanca P Sınıfı | Troley Ağırlığı (kg) | Kaldırma Hızı (m/dak) | Kaldırma Motor Gücü (kW) | Troley Tekerlek Çapı (mm) | Troley Tekerlek Yatağı | Troley Tahrik Motor Gücü (kW) | Baş Araba Tekerlek Çapı (mm) | Baş Araba Tekerlek Yatağı | Enine Hareket Motor Gücü (kW) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1.6 | WO-S16 | 160 | 8 | Nr1 | 550 | 4 | 1.10 | Ø100 | 6205-2RS | 2×0,25 | Ø160-125 | 6308 | 2X0.55 |
| 3.2 | WO-S32 | 160 | 8 | Nr2.5 | 550 | 0,7-3,5 | 2.20 | Ø100 | 6205-2RS | 2×0,25 | Ø160-125 | 6308 | 2X0.55 |
| 5 | WO-S50 | 220 | 10 | Nr4 | 620 | 4 | 4.00 | Ø130-100 | 6307-2RS | 2×0,37 | Ø200-170 | 6310 | 2X0.55 |
| 6.3 | WO-S63 | 220 | 12 | Nr4 | 680 | 3.7 | 4.00 | Ø130-100 | 6307-2RS | 2×0,37 | Ø200-170 | 6310 | 2X0.75 |
| 8 | WO-S80 | 270 | 14 | Nr5 | 750 | 3.5 | 5.50 | Ø160 | 6207-2RS | 2×0,55 | Ø250-200 | 6313 | 2X0.75 |
| 10 | WO-S100 | 270 | 14 | Nr6 | 800 | 3.5 | 7.50 | Ø160 | 6207-2RS | 2×0,55 | Ø300 | 6213 | 2X0.75 |
Yukarıdaki tabloda belirtilen ürünler FEM M5 & ISO 2m standartlarıyla uyumludur.
Ek Bilgiler
- Statik test yükü SWL × 1.25 / dinamik test yükü SWL × 1.10'dur
- Yukarıdaki ürünlerin kaldırma yüksekliği 6 ile 12 metre arasındadır
- Uzun hareket hızı 30 m/dak ve enine hareket hızı 20 m/dak'tır
- Modül ve diş sayısı siparişle belirtilmelidir. DIN 867'ye göre profil düzeltmesiz diş formu. Basınç açısı 20 derece.
Düşük Tavan Boşluğuna Sahip Vinçler

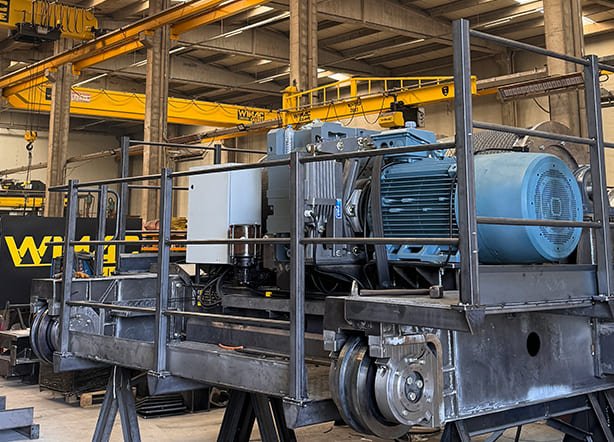

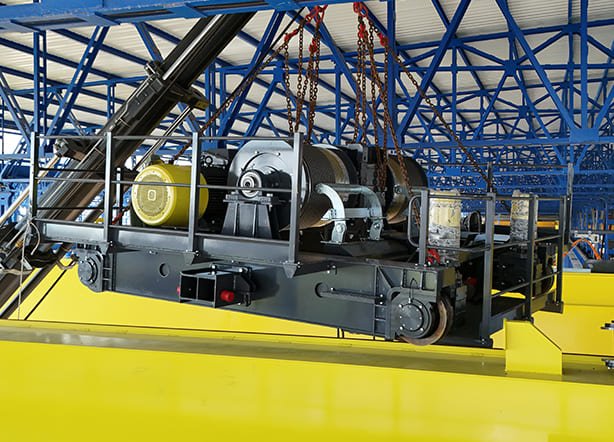

Ters askılı çift kiriş tavan vinçleri, dar veya düşük makas aralığı olan yapılarda maksimum kaldırma yüksekliği sağlamak için ideal bir çözümdür. Genellikle binanın makaslarına bağlanan yanyollarda kullanılan bu sistem, yapıya entegre montaj imkânı sunarak alanın verimli kullanılmasını sağlar.
Ağır yüklerin kolaylıkla taşınmasını sağlayan bu vinçler, yüksek güvenlik ve dayanıklılık sunarak endüstriyel uygulamalarda güvenilir bir destek sağlar.
Temel Özellikler & Avantajlar
Ek Bilgiler
- Binanın makaslarına bağlanan yanyollarda kullanım için uygundur
- Mevcut bina yapısına entegre edilebilir
- Özel kapasite ve açıklık gereksinimlerine göre üretilir
- CE ve ISO sertifikalı üretim
Ex-Proof Kaldırma Grupları
Wimac ex-proof kaldırma grupları, patlayıcı gaz, buhar veya tozun bulunabileceği tehlikeli ortamlarda güvenli çalışma için ATEX sertifikalıdır. Her bileşen, sınıflandırılmış alanlarda tutuşturma kaynaklarını önleyecek şekilde tasarlanmış ve sertifikalandırılmıştır.
Ex-proof kaldırma gruplarımız, ATEX Direktifi 2014/34/EU'ya uygundur ve Zone 1, Zone 2, Zone 21 ve Zone 22 uygulamaları için mevcuttur. Petrol & gaz, kimya işleme, ilaç ve tahıl elleçleme endüstrileri için idealdir.
